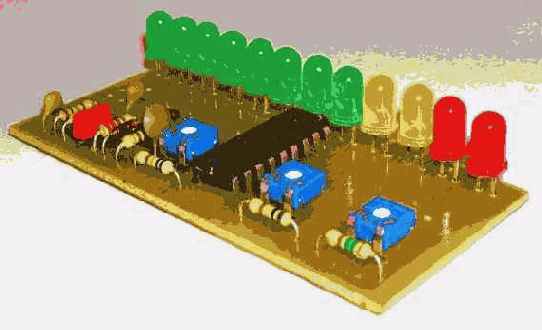

32. 12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1)

Основные технические характеристики Напряжение питания 10-18 В Входное наряжеие на выводах 3,16,17, max 6,2 В Uвх 50-500 мВ

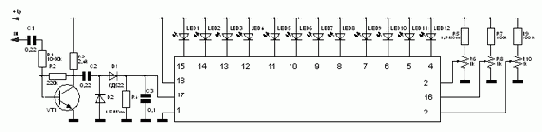

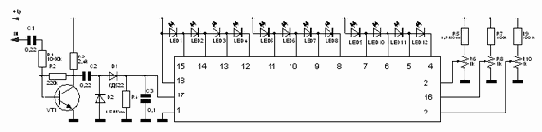

Рис 1. Принципиальная схема

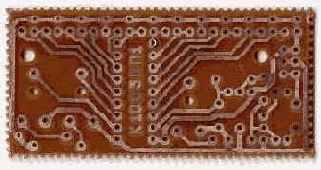

Рис 2. Печатная плата и схема расположения элементов на плате

R6 - регулировка яркости свечения светоиодов.
R8 - регулировка зажигания первого светодода.
R10 - регулировка зажигания последнего светодиода.
Цепь R4,C3 задает время задержки выключения светодиодов (инерционность индикатора)

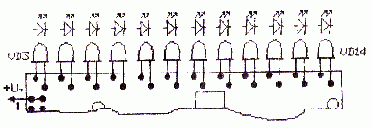

Рис 3. Схема подключения светодиодов в режиме "бегущая точка"

Рис 4. Схема входной цепи при подключении индикатора к выходу УНЧ

Резистивный делитель на входе индикатора определяет максимальный уровень сигнала на входе ИМС.
В случае исполнения УНЧ по мостовой схеме вход индикатора подключается к одному из плеч усилителя.

Файлы:

принципиальная (вариант a) схема в формате sPlan 5.0
принципиальная (вариант b) схема в формате sPlan 5.0 (22,0 кб)

32b. Еще один вариант 12-ти светодиодный индикатор уровня сигнала на A227D (К1003ПП1).

топология печатной платы в формате PCAD

Необычное применение индикатора

Моддинг. Использование индикатора для индикации загрузки HDD (cd3)
