Диско-конусная антенна.
По сравнению с коаксиальной антенной диско-конусная антенна, обладая также круговой диаграммой направленности и таким же способом питания, имеет значительно большую полосу пропускания. По сравнению с обычным диполем коэффициент усиления этой антенны равняется -ЗдБ. Это уменьшение коэффициента усиления не должно вызывать удивления, так как диско-конусная антенна имеет правильную диаграмму направленности при очень большой полосе пропускания. Конструкция диско-конусной антенны, изображенная на рис. 11-40, при соблюдении указанных размеров и непосредственном питании по коаксиальному кабелю с волновым сопротивлением 60 Ом имеет полосу гропускания от 85 до 500 МГц.

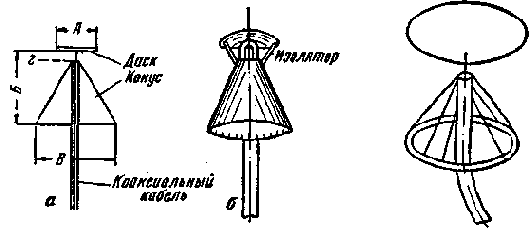

Puc.1
Конус изготовляется в виде рупора из листа меди или какого-либо другого материала, который легко паять. Кабель питания проводится внутри конуса и его внешняя оплетка припаивается к конусу, а очищенный отрезок внутренней жилы длиной 100 мм - к металлическому диску. Диск удерживается в горизонтальном положении с помощью изолирующих подпорок.
Для установления дальних радиосвязей в диапазонах 144- 146 Мгц и особенно на 420-425 Мгц необходимо сконцентрировать излучение электромагнитной энергии в виде узкого луча и направить его возможно ближе к горизонту. При этом также необходимо иметь возможность устанавливать радиосвязи с корреспондентами, находящимися в различных направлениях от радиостанции при неподвижной антенне. Для такого случая антенна должна иметь в вертикальной плоскости диаграмму направленности в виде вытянутой восьмерки, а в горизонтальной - в виде окружности. Подобную диаграмму можно получить при исполнении биконической антенны (рис. 2), представляющей собой два металлических конуса, к одному из которых присоединена средняя жила кабеля, а к другому - его оплетка. Недостатком такой антенны является необходимость симметричного возбуждения.
Puc.2Широкополосная биконическая дискоконусная антенна (рис. 3), в которой роль верхнего конуса выполняет диск, не требует симметричного возбуждения. В табл.1 приведены размеры дискоконусных антенн, рассчитанных для работы в любительских диапазонах.
Таблица 1 |
Размеры, мм |
Рабочий диапазон |
частот. Мгц |
A | Б | В | г |
30-90 | 1500 | 1 820 | 152П | 40 |
90-450 | 550 | 685 | 555 | 30 |
900-1 800 | 80 | 125 | 85 | 10 |
