Прибор для настройки антенн
В данной статье предлагается прибор ддя измерения резонансной частоты антенн с кабельными фидерами. Он не позволяет получить каких-то принципиально новых результатов, но более прост в изготовлении и использовании. Например, рефлектометр из книги К. Ротхаммеля "Антенны" требует подачи на измерительную линию мощности в несколько десятков ватт, а на НЧ диапазонах и того больше, иначе отраженная волна в измерительной линии будет очень мала по амплитуде и недостаточна для ее линейного детектирования диодом. В результате прибор будет показывать прекрасный КСВ даже при приличном рассогласовании. Не отсюда ли происходят частые заявления в эфире, что то один, то другой очень хорошо отстроили свои антенны на 1,8 МГц и КСВ равен единице? Если не увеличить раза в три длину измерительной линии против той, что указа-на в книге К. Ротхаммеля, то на 1,8 МГц даже мощности в полкиловатта едва-едва хватает, чтобы падающая волна отклонила стрелку прибора в конец шкалы. О линейном измерении же отраженной волны не может быть и речи. Ее сигнал просто не откроет диод. Измерение же КСВ на 1,8 МГц при разрешенных мощностях 5 и 10 Вт простыми рефлектометрами представляется делом вообще нереальным.

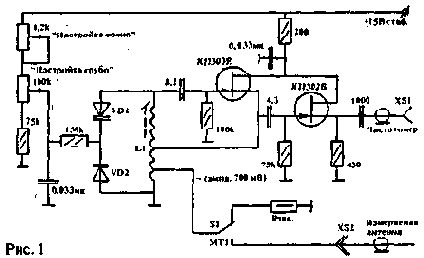

Предлагаемый метод не связан с регистрацией отраженной волны и ему ненужна никакая мощность, что, помимо очевидных удобств при настройке, позволит снизить загрузку диапазона. Метод основан на воздействии антенны на колебательный контур, к которому антенна подключается. Известно, что входное сопротивление фидера чисто активное и равно волновому сопротивлению кабеля только в случае идеального согласования, т.е. если он нагружен на активное сопротивление, равное волновому, и реактивная составляющая отсутствует. При рассогласовании по частоте во входном сопротивлении появляется либо индуктивная, либо емкостная составляющая. Если фидер подключен параллельно к колебательному контуру, индуктивная составляющая вызовет уход частоты вверх, а емкостная — вниз. Причем сравнивать отклонение нужно по отношению к тому положению, которое имеется при подключении к контуру активного сопротивления в виде резистора, равного по величине волновому сопротивлению кабеля. Чтобы измерить резонансную частоту контура, его удобно включить в состав перестраиваемого автогенератора, частота которого регистрируется внешним частотомером (рис. 1). Связь антенны с контуром должна быть слабой, иначе генерация сорвется или будет очень неустойчивой. Большое внимание нужно обратить на переключатель S1, который должен иметь минимальные паразитные индуктивность и емкость; длины монтажных проводов от S1 к эквивалентному резистору и гнезду антенны должны быть минимальными. При выборе источника питания необходимо иметь в виду, что амплитуда генерируемого напряжения на контуре должна быть достаточно большой. Иначе при измерениях внешние мощные сигналы, принятые антенной, будут вызывать затягивания частоты генератора и измерения либо вообще не получатся, либо будут неточными.
Итак, к контуру в одном положении переключателя S1 подключается безиндукционный резистор "Эквивалент", равный волновому сопротивлению кабеля, а в другом положении подключается фидер антенны.
| Частота в положении "Эквивалент", кГц | Частота в положении "Антенна", кГц | Разница в частотах, кГЦ |
| 1840 | 1844 | +4.0 |
| 1820 | 1824 | +4.0 |
| (800 | 1804.7 | +4.7 |
| 1750 | 1757 | +7 |
| 1700 | 1693 | -7 |
| Резонанс расположен между 1750 и 1700 кГц. Посмотрим поточнее: |
| 1725 | 1728.8 | +3.4 |
| 1710 | 1706.2 | -3.8 |
| 1715 | 1713.8 | -1.2 |
| 1720 | 1721.2 | +1.2 |
| 1717 | 1716.4 | -0.6 |
| 1718 | 1718.0 | +0.0 Резонанс |
