Установка наружных антенн


При установке наружных антенн необходимо неукоснительно соблюдать меры техники безопасности. Люди, устанавливающие антенны, должны быть обучены приемам освобождения человека, попавшего под напряжение, уметь практически применять приемы искусственного дыхания, оказывать первую помощь при несчастных случаях. При наличии ограждении на крутых (более 30°) крышах необходимо проверять прочность этих ограждений. Выход на такие крыши разрешается в галошах или резиновых сапогах с надетыми предохранительными поясами с прочной веревкой, закрепленной одним концом к поясу, а другим - к прочным стропилам. При этом обязательно наличие на чердаке второго человека, который должен страховать находящегося на крыше поддержанием веревки в натянутом состоянии и при и необходимости оказать ему немедленную помощь. Выход на крыши, не имеющие ограждений, без предохранительных поясов и страховочных веревок запрещается. Выход на некрутые крыши, имеющие ограждения, допускается без предохранительных поясов в резиновой обуви. Такая обувь необходима по двум причинам: если крыша металлическая, резиновая обувь предохранит от поражения электрическим током при случайном прикосновении к токонесущим проводам, а также от скольжения по любой наклонной кровле. Работа на крышах во время грозы, при сильном ветре или морозе запрещена.

При работах на чердаках запрещается пользоваться открытым огнем (спичками, свечами) и курить. При необходимости освещения следует использовать переносные электролампы или электрические фонари.

При использовании лестниц и стремянок каждый раз перед работой необходимо проверять их прочность и исправность. Все металлические и деревянные лестницы должны иметь на концах брусьев резиновые башмаки. Длина лестницы должна быть такой, чтобы работающий мог стоять не выше третьей ступеньки, считая сверху. При работе на лестнице или стремянке необходимо следить, чтобы под ними не было людей. Вести работу, стоя вдвоем на одной лестнице, запрещено.

Питание электроинструмента и переносных ламп пониженного напряжения должно осуществляться через понижающий трансформатор с заземленными корпусом и вторичной обмоткой. Использование автотрансформаторов не допускается. Корпус электроинструмента, работающего при напряжении выше 36 В, должен быть заземлен. Заземление допускается выполнять подключением к зачищенным поверхностям труб водопроводной сети и к




металлическим конструкциям лифтов. Подключение заземления к трубам газовой сети категорически запрещается.

При выборе места установки антенны на крыше необходимо избегать близости дымовых и вентиляционных труб, так как выходящие газы оказывают разрушающее действие на металл антенны. Мачта антенны должна быть расположена на скате крыши, обращенном к двору, а не к улице. Место установки антенны должно быть выбрано так, чтобы при случайном падении антенны мачта не коснулась проводов электросети, радиотрансляции или телефона.



Антенну на крыше рекомендуется устанавливать так, как показано на рис. 4. 15 с использованием подпятника и шарнирного соединения с ним мачты. Подпятник и опоры оттяжек крепят через кровлю к стропилам. Оттяжки винтовыми стяжными устройствами крепят к кольцу, установленному на уступе мачты. Это позволяет поворачивать антенну при ее ориентировании. Для этого мачту выполняют составной, чтобы верхнюю часть можно было бы вращать внутри нижней, а после ориентирования закреплять в установленном положении.

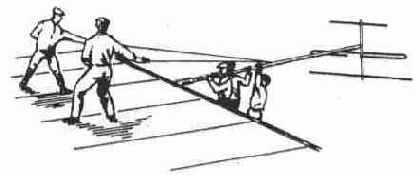

Шарнирное соединение антенной мачты с подпятником позволяет легко поднять мачту на крыше, как это показано на рис. 4. 16. После




Рис. 4. 16. Подъем мачты с антенной

установки мачты в вертикальное положение ее предварительно крепят оттяжками, а затем их натягивают стяжными устройствами при контроле вертикального положения мачты.

В сельской местности мачту антенны можно устанавливать непосредственно на земле вблизи от дома. При этом мачта обычно имеет значительную высоту и массу, что сильно затрудняет ее подъем. В этом случае также удобно использовать подобие шарнира. Мачту укладывают на землю так, чтобы ее нижний конец находился в точке установки. Если мачта

металлическая, к этому концу приваривается кусок трубы перпендикулярно мачте. При деревянной мачте к ней скобками крепят круглое полено и четыре оттяжки, две из них в натянутом состоянии крепят к металлическим штырям, забитым в землю с противоположных сторон от точки установки мачты. Эти штыри должны располагаться на одной прямой линии с точкой установки мачты в направлении, совпадающем с направлением приваренной к мачте трубы или прибитного полена. Эти две оттяжки будут препятствовать мачте валиться вбок при ее подъеме. После этого за одну из свободных оттяжек с помощью стрелы мачту поднимают, вращая вокруг опоры. Придерживая мачту за вторую свободную оттяжку, ее предохраняют от падения в противоположную сторону. Чтобы опора не смещалась при подъеме мачты в направлении приложения силы, ее фиксируют двумя колышками, забитыми в землю. При подъеме тяжелой мачты для тяги можно использовать трактор.



При установке антенны на высокой мачте в сельской местности необходима ее грозозащита, иначе имеется опасность поражения молнией антенны и телевизионного приемника, а иногда и людей. Если элементы антенны гальванически соединены между собой и с металлической мачтой, для грозозащиты достаточно надежно заземлить мачту у ее основания. Для этого рядом с мачтой выкапывается узкая траншея глубиной 0, 5... 0, 8 м и длиной 2... 3 м. В траншее забиваются в землю штыри длиной не менее 1, 5 м, изготовленные из стальной трубы. Мачта соединяется со штырями стальной полосой толщиной не менее 2 мм с помощью сварки. После этого в траншею засыпается несколько килограммов поваренной соли, наливается ведро воды, а затем траншея закапывается.

При деревянной мачте для соединения антенны с заземлением можно использовать оплетку коаксиального кабеля, который служит фидером. При этом необходимо проверить, соединена ли оплетка кабеля с элементами антенны, так как в некоторых конструкциях такое соединение отсутствует. Так, при использовании полуволновой симметрирующей петли или U-колена оплетку фидера можно соединить с точкой нулевого потенциала петлевого вибратора. Надежней все же вместо использования оплетки кабеля проложить вдоль мачты отдельную медную шину, заземлив ее с одной стороны и соединив со стрелой антенны. Если используется диэлектрическая стрела антенны, элементы антенны нужно специально соединить между собой в точках нулевого потенциала.

Лучшая грозозащита осуществляется установкой на вершине мачты металлического вертикально расположенного заостренного штыря такой длины, чтобы его острие располагалось хотя бы на 1, 5 м выше антенны.
