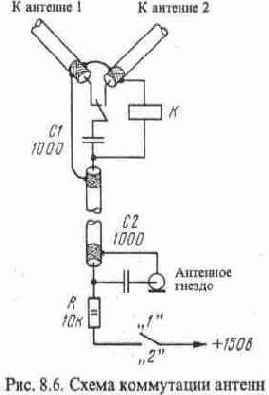

Делители телевизионного сигнала


В настоящее время нередко семья располагает двумя или несколькими телевизорами, каждый из которых необходимо подключить к наружной антенне. При наличии телевизионной антенны коллективного пользования проще всего сделать заказ на подключение второго или третьего абонентского отвода от стандартной разветвительной коробки, установленной на лестничной клетке. При этом исключается взаимное влияние между телевизорами, обеспечивается хорошее согласование входного сопротивления телевизионного приемника с фидером и не уменьшается уровень сигнала на входах телевизоров. Однако это требует значительного расхода коаксиального кабеля. Если же используется индивидуальная наружная антенна, то и разветвительная коробка отсутствует. Тем не менее, разветвительную коробку можно изготовить самостоятельно.

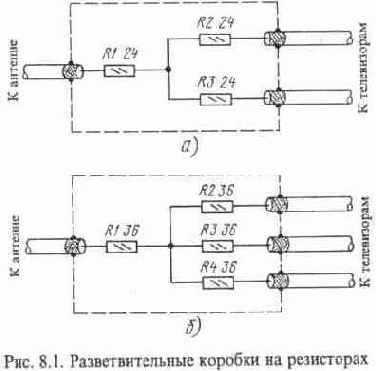

На рис. 8. 1, а приведена принципиальная схема разветвительной коробки на два отвода от абонентского кабеля коллективной антенны, а на рис. 8. 1, 6 - на три отвода. Коробка устанавливается в удобном месте квартиры, ее вход подключается к уже имеющемуся кабелю от разветвительной коробки коллективной антенны, а выходы соединяются телевизионными кабелями с телевизорами. К каждому выходу подключается один телевизор. Если по каким-то причинам к одному из выходов телевизор не будет подключен (например, его увезли на дачу или отправили в ремонт), к штекеру, предназначенному для подключения к антенному гнезду телевизора, нужно подключить резистор сопротивлением 75 Ом. В противном случае произойдет рассогласование, и изображения на экранах других телевизоров начнут двоиться. По этой же причине не следует делать в коробке лишние отводы, а если они имеются, к каждому из них нужно подключить резистор на 75 Ом.

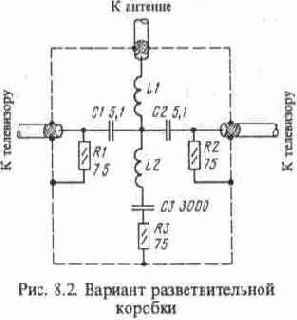

Как видно из схемы, коробка на два выхода содержит три резистора, коробка на три выхода - четыре резистора. Количество резисторов всегда будет на один больше числа выходов. Все резисторы в коробке, имеют одинаковое сопротивление, которое зависит от количества выходов и определяется по формуле:
