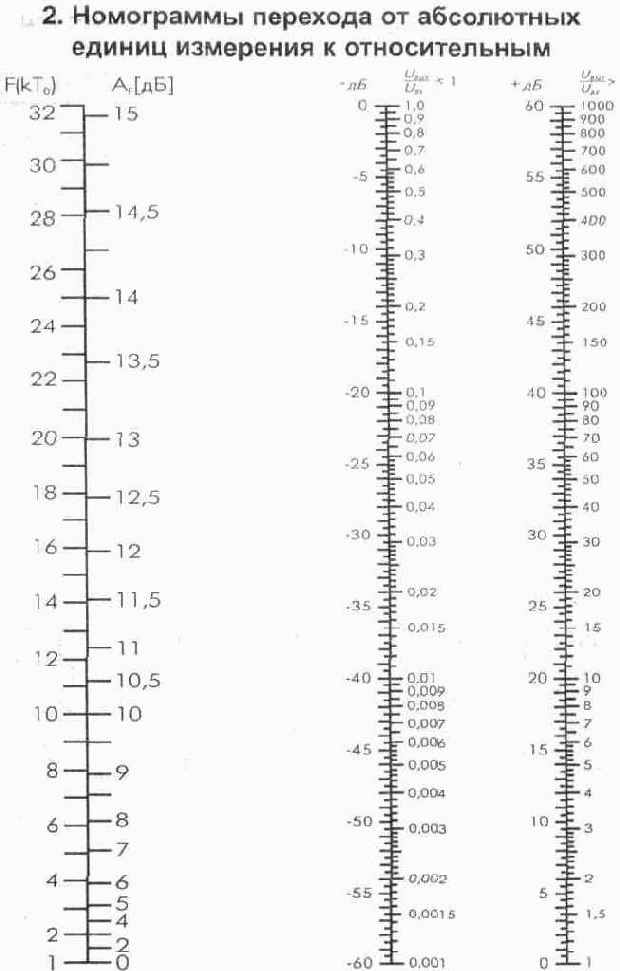

3. Таблицы перехода от абсолютных единиц измерения к относительным

ДБ

U1/U2

Р1/Р2

ДБ

U1/U2

Р1/Р2

0,5

1,059

1,122

21

11,22

125,9

1,0

1,122

1,259

22

12,59

158,5

1,5

1,189

1,413

23

14,13

199,5

2,0

1,259

1,585

24

15,85

251,2

2,5

1,334

1,778

25

17,78

316,2

3.0

1,413

1,995

26

19,95

398,1

3,5

1,496

2,238

27

22,39

501,2

4,0

1,585

2,512

28

25,12

631

4,5

1,679

2,818

29

28,18

794,3

5,0

1,778

3,162

30

31,62

1000

5,5

1,884

3,55

31

35,48

1259

6,0

1,995

3,981

32

39,81

1585

6,5

2,113

4,47

33

44,67

1995

7,0

2,239

5,012

34

50,12

2512

7,5

2,371

5,62

35

56,23

3162

8,0

2,512

6,310

36

63,10

3981

8,5

2,661

7,079

37

70,79

5012

9,0

2,818

7,943

38

79,43

6310

9,5

2,985

8,913

39

89,13

7943

10

3,162

10,00

40

100,0

10000

10,5

3,350

11,22

41

112,2

12589

11

3,548

12,59

42

125,9

15849

11,5

3,758

14,13

43

141,3

19953

12

3,981

15,85

44

158,5

25119

12,5

4,217

17,78

45

177,8

31623

13

4,467

19,95

46

199,5

39811

13,5

4,732

22,39

47

223,9

50119

14

5,012

25,12

48

251,2

63096

14,5

5,309

28,18

49

281,8

79433

15

5,623

31,62

50

316,2

100000

15,5

5,957

35,48

51

354,8

125893

16

6,310

39,81

52

398,1

158489

16,5

6,683

44,67

53

446,7

199526

17

7,079

50,12

54

501,2

251189

17,5

7,499

56,23

55

562,3

316228

18

7,943

63,10

56

631,0

398107

18,5

8,414

70,79

57

707,9

501187

19

8,913

79,43

58

794,3




630957

19,5

9,441

89,13

59

891,3

794328

20

10,00

100,0

60

1000,0

100000

ДБ

• U1/U2

Р1/Р2

ДБ

U1/U2

Р1/Р2

-0,5

0,944

0,841

-21

0,089

0,008

-1

0,891

0,794

-22

0,079

0,006

-1,5

0,841

0,708

-23

0,071

0,005

-2

0,794

0,691

-24

0,063

0,004

-2,5

0,750

0,562

-25

0,056

0,0030

-3

0,708

0,501

-26

0,050

0,0025

-3,5

0,668

0,447

-27

0,045

0,0020

-4

0,631

0,398

-28

0,040

0,0016

-4,5

0,596

0,355

-29

0,035

0,0013

-5

0,562

0,316

-30

0,032

0,0010

-5,5

0,531

0,282

-31

0,028

0,0008

-6

0,501

0,251

-32

0,025

0,0006

-6,5

0,473

0,224

-33

0,022

0,0005

-7

0,447

0,200

-34

0,020

0,0004

-7,5

0,421

0,178

-35

0,018

0,0003

-8

0,398

0,158

-36

0,016

0,00025

-8,5

0,376

0,141

-37

0,014

0,0002

-9

0,355

0,126

-38

0,013.

0,00016

-9,5

0,335

0,112

-39

0,011

0,00013

-10

0,316

0,100

-40

0,010

0,0001

-10,5

0,299

0,089

-41

0,009

0,00008

-11

0,282

0,079

-42

0,008

0,00006

-11,5

0,266

0,071

-43

0,007

0,00005

-12

0,251

0,063

-44

0,006

0,00004

-12,5

0,237

0,056

-45

0,006

0,00003

-13

0,224

0,050

-46

0,005

0,000025

-13,5

0,211

0,045

-47

0,0045

0,00002

-14

0,200

0,040

-48

0,004

0,000016

-14,5

0,188

0,035

-49

0,0035

0,000013

-15

0,178

0,032

-50

0,0032

0,00001

-15,5

0,168

0,028

-51

0,0028

0,000008

-16

0,158

0,025

-52

0,0025

0,000006

-16,5

0,150

0,022

-53

0,0022

0,000005

-17

0,141

0,020

-54

0,002

0,000004

-17,5

0,133

0,018

-55

0,0018

0,000003

-18

0,126

0,016

-56

0,0016

0,0000025

-18,5

0,119

0,014

-57

0,0014

0,000002

-19

0,112

0,013

-58

0,0013

0,0000016

-19,5

0,106

0,011

-59

0,0011

0,0000013

-20

0,100

0,010

-60

0,001

0,000001

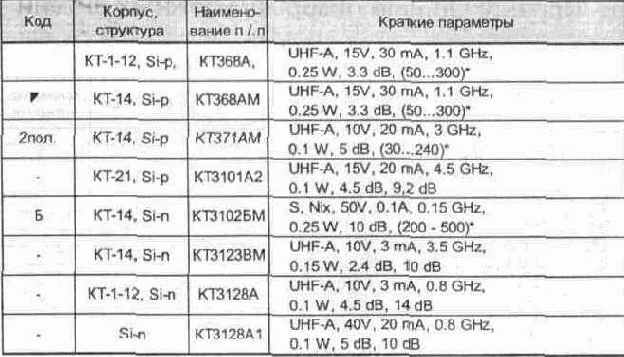

4. Зарубежные и отечественные транзисторы, применяемые в описанных схемах усилителей и конвертеров

Транзисторы могут отличаться расположением выводов или типом корпуса. Может не совпадать расположение выводов транзисторов одного и того же типа, выпускаемых различными фирмами (транзистор BFR 96, выпускаемый фирмама Siemens и Motorola). Поэтому необходимо пользоваться справочными листами заводов-изготовителей, т. к. в справочниках эти различия не приводятся.



Код

Корпус, структура

Наименование n / n

Краткие параметры

N3

SOT 23, Si-n

2SC1653

S, Nix, 150V, 0.05A, 150MHz

Р1

SOT-23, Si-n

BFP 91A

UHF-A, 15V, 50mA, 6GHz, 0.35W

Р1

SOT-23. Si-n

BFR 92

UHF-A, 20V, 25mA, 5GHz

Р2

SOT-23, Si-n

BFR 92A

UHF-A, 20V, 25mA, 5GHz

Р2

SOT-323, Si-n

BFQ 67

UHF-A, га, 20V, 0.05A. 7.5GHz

R1

SOT-23, Si-n

BFR 93

UHF-A, 20V, 25mA, 5GHz

R1

SOT-143, Si-n

BFP 196

UHF-A, 12V, 0.1A, 8GHz

R2

SOT-23, Si-n

2SC2351

UHF-ra, 25V. 0.07 mA, 4.5GHz

R2

SOT-23, Si-n

BFR 93 A

UHF-A, 20V, 25mA, 5GHz

RH

SOT-143, Si-n

BFP 183

UHF-A, 20V, 65mA, 8GHz

RH

SOT-23. Si-n

BFR 183

UHF-A, 20V, 65mA, 8GHz

V1

SOT-23, Si-n

BFT25

UHF-A, 8V, 2.5mA, 2.3GHz, 3mW

V2

SOT-23, Si-n

BFQ 67

UHF-A, ra, 20V, 0.05A, 7.5GHz

V3

SOT-143, Si-n

BFG 67

UHF/UHF-A, 10V, 0.05A, 7.5GHz, 0.3W, 3dB, 6dB.

-

SOT-37, Si-n

BFR 91A

UHF-A, 8 V, 30 mA, 6 GHz, 0.3W, 1.6 dB, 14 dB.

-

SOT-37, Si-n

BFR 96

UHF-A, 10V, 50mA, 5GHz, 0.5 W, 3.3 dB, 16 dB.

SOT-37, Si-n

BFR 96S

UHF-A, 10 V, 70 mA, 5 GHz, 0.7W, 4dB, 11.5dB.

415

SOT-143, Si-n

AT41511

UHF-A, 5 V, 0.9 GHz, 1,0 dB, 17,5 dB

415

SOT-23, Si-n

AT 41533

UHF-A, 5 V, 0,9 GHz, 1,0 dB, 14,5 dB

67

SOT-143, Si-n

BFP 67

UHF/UHF-A, 20V, 0.05A, 7.5GHz

-

Si-n

КТ639Б

S, Nix, 100V, 1.5A, 20MHz, 10 W, (63 - 160)*



Si-p

KT814B

S, Nix, 60V, 1.5A, 3MHz, 10 W. (40)*

-

Si-p

KT837K

S, Nix, 70V. 8A, 1MHz, 30 W, 5 - 17dB

-

Si-p

КТ837Ф

S, Nix, 60V, 7.5A, 1MHz. 30 W, 3 - 17 dB

-

Si-p

П214В

S, Nix, 55V, 5A, 270 Hz, 10 W, (20)*

-

Si-p

П214Г

S, Nix, 60V, 7.5A, 270 Hz, 30 W, (15...40)*

-

Si-n

МП37Б

30V, 20 mA, 1MHz, 0.15 W, (25...50)"

Si-p

МП42

15V, 200 mA, 1MHz, 0.2 W, (20...35)"

-

Si-p

ГТ313Б

UHF-A, 15V, 30 mA, 100 MHz, 0.1 W, 8 dB,(15...200)*

-

KT-1-12, Si-n

ГТ346А

UHF-A, 20V. 10 mA, 700 MHz. 0.05 W, 7 dB, 10.5 dB



В разделе кратких параметров последовательно указаны: область применения, Uкэ (напряжение между переходами), Iк (ток коллектора), Frp (предельная частота усиления), Рк (рассеиваемая мощность), F (коэффициент шума), G (коэффициент усиления).

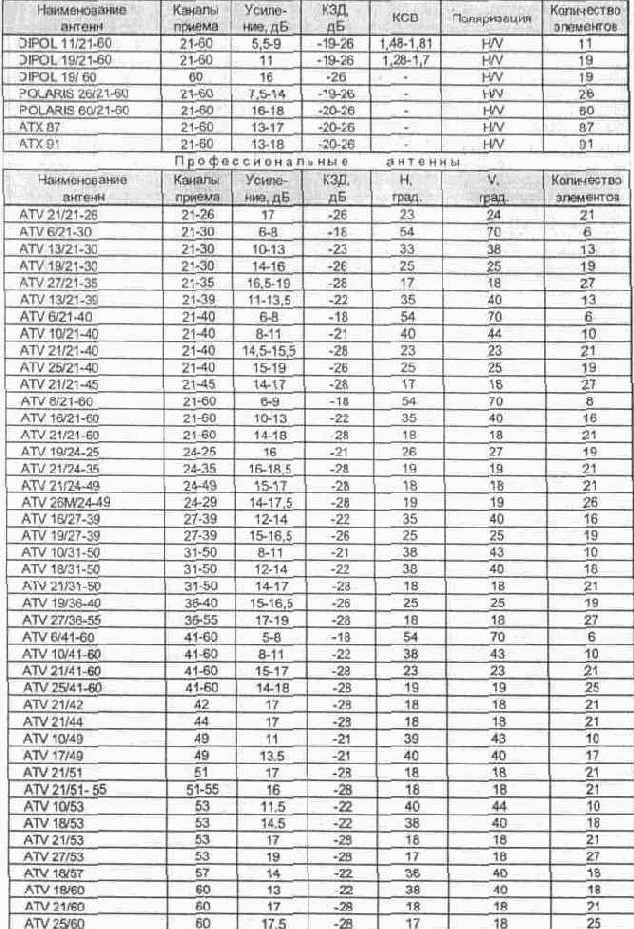

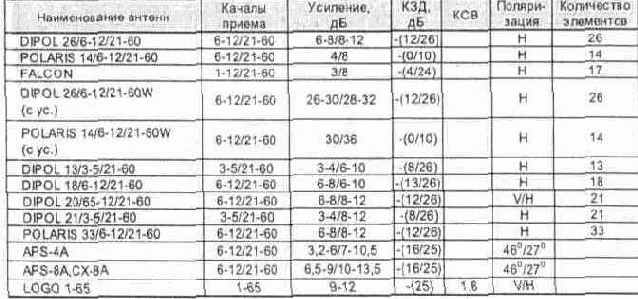

5. Сравнительный обзор зарубежных антенн

РАДИОАНТЕННЫ УКВ ЧМ (UKV FM)



Примечание: Н— горизонтальная поляризация, V— вертикальная.

ТЕЛЕВИЗИОННЫЕ АНТЕННЫ MB (VHF)



ТЕЛЕВИЗИОННЫЕ АНТЕННЫ ДМВ (UHF)



КОМБИНИРОВАННЫЕ ТЕЛЕВИЗИОННЫЕ АНТЕННЫ МВ/ДМВ (VHF/UHF)



Примечоние: Н — горизонтальная поляризация, V— вертикальная.

6. Сравнительная таблица параметров пластинчатых усилителей

Тип усилителя

Каналы приема

f. МГц

G,дБ

F.дБ

Rвх/вых, Ом

APS 03

6 - 60

174-790

12

1,2*

300/75

APS 07

6 - 60

174-790

24

2,6*

300/75

SWA-1

1 - 68

48,5-854

8 - 10

2,5

300/75

SWA-1 /LUX

1 - 68

48,5-854

15 - 18

0,9

300/75

SWA-1/S

1 - 68

48,5-854

10

2,3

300/75

SWA-1/S/LUX

1 - 68

48,5-854

16 - 18

0.9

300/75

SWA-UKF-01

60 -110

23 - 28

3,1

300/75

SWA-2

1 - 68

48,5-854

23 - 28

3,2

300/75

WS-2

1 - 68

48,5-854

23 - 28

3,2

300/75

SWA-3

1 - 68

48,5-854

23 - 28

3,1

300/75

SWA-3/LUX

1 - 68

48,5-854

25 - 30

3,0

300/75

SWA-4/LUX

1 - 68

48,5-854

28 - 32

2,6

300/75

SWA-5

1 - 68

48,5-854

32 - 36

1,9

300/75

SWA-6

1 - 68

48,5-854

32 - 36

1,9

300/75

SWA-7

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-7/LUX

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-7/zw

1 - 68

48,5-854

32 - 38

1.7

300/75

SWA-8

1 - 68

48,5-854

28 - 30

2,9

300/75

SWA-8/s

1 - 68

48,5-854

28 - 30

2,8

300/75

SWA-8/zw

1 - 68

48,5-854

28 - 30

2,9

300/75

SWA-9

1 - 68

48,5-854

32 - 39

1,7

300/75

SWA-10

1 - 68

48,5-854

23 - 30

3,1

300/75

SWA-11

1 - 68

48,5-854

30

2,5

300/75

SWA-12

1 - 68

48,5-854

36

1,8

300/75

SWA-13

1 - 68

48,5-854

32

1,8

300/75

SWA-14

1 - 68

48,5-854

32

2,4

300/75

SWA-15

1 - 68

48,5-854

34

1,9

300/75

SWA-16

1 - 68

48,5-854

34

1,8

300/75

SWA-21

1 - 69

48,5-862

10 - 16

2,2

300/75

SWA-31

1 - 69

48,5-862

22 - 28

3,0

300/75

SWA-32

1 - 69

48,5-862

22 - 28

3,0

300/75

SWA-41

1 - 69

48,5-862

30 - 33

1,5

300/75

SWA-42

1 - 69

48,5-862

30 - 33



1,5

300/75

SWA-43

1 - 69

48,5-862

26 - 30

1,5

300/75

SWA-44

1 - 68

48,5-854

32

2,4

300/75

SWA-47

1 - 68

48,5-854

32 - 38

1,7

300/75

SWA-47 (AST)

1 - 69

48,5-854

30 - 35

1,3

300/75

SWA-49

1 - 68

48,5-854

32 - 39

1,7

300/75

Тип усилителя

Каналы приема

f, МГц

G.дБ

F,дБ

Rвх/вых, Ом

SWA-49 (AST)

1 - 69

48,5-862

34 - 40

1,2

300/75

SWA-455

1 - 69

48,5-862

22 - 30

1,8

300/75

SWA-555

1 - 68

48,5-854

34

1,9

300/75

SWA-555 (AST]

1 - 69

48,5-862

28- 34

1,7

300/75

PA-2

-

40 - 800

12

3,5

300/75

A&S-110

-

40 - 800

12

3,5

300/75

PA-5

1 - 69

48,5-862

28- 34

1,7

300/75

A&S-130

1 - 69

48,5-862

28- 34

1,7

300/75

PA-9

1 - 69

48,5-862

28- 34

1,7

300/75

A&S-140

1 -69

48,5-862

28- 34

1,7

300/75

PA-10

-

40 - 800

22

3,9

300/75

A&S-120

-

40 - 800

22

3,9

300/75

Wa-031

6-60

174-790

22

3,0

300/75

Wa-032

6- 60

174-790

24

2,2

300/75

Wa-041

6- 60

174-790

32

1,7

300/75

Wa-042

6- 60

174-790

32

1,7

300/75

Wa-501S1

6 - 60

174-790

32

1,5

300/75

Wa-501S3

6- 60

174-790

34

1,6

300/75

Тип усилителя

Каналы приема

f.МГц

G,дБ

F.дБ

Pout, дБмВ

SWR

Rвх/вых, Ом

РАЕ-14

1 -60

48,5-790

25-30

<2,7

98

1,5

300/75

РАЕ-42

1-60

48,5-790

25 - 30*

<2,5

102

1,8

300/75

РАЕ-43

1 -69

48,5-862

26-32

<2,5

104

1,2

300/75

РАЕ-45

1 -69

48,5-862

24 - 28*

<2,2

105

1,2

300/75

РАЕ-65

1 -69

48,5-862

24-28

<2.5

104

1,2

300/75

PAE-65TS

1 -69

48,5-862

24-28

< 1,7

112

1,6

300/75

D95

1-60

48,5-790

32

<2,5

102

1,8

300/75

2000dci

1 -69

40-800

31

3,5

-

1,8

300/75

7. Конструктивные исполнения импортных коаксиальных кабелей

Марка кабеля

Внутренняя изоляция

Внешний проводник

Внешняя оболочка

1.5D-2V

ed

1,5 РЕ

G(Cu)

2,9 PVC

3D-2V

ed

3,0 РЕ

G(Cu)

5,3 PVC

50-2V

1,4 ed

5,0 РЕ

G(Cu)

7.3 PVC

80-2V

ed

8,0 РЕ

G(Cu)

11,1 PVC

10D-2V

2,9 ed



10,0 РЕ G(Cu) 13,1 PVC 20D-2V ed 20,0 РЕ G(Cu) 26,0 PVC 50-2-1 0,45 md 1,5 РЕ 2,0 G(Cu) 2,8 PVC 50-3-1 0,9 md 2,95 РЕ G(Cu) 5,0 PVC 50-7-2 2,28 md 7,25 РЕ G(Cu) 10,3 PVC 50-12-1 3,58 md 11,5 РЕ G(Cu) 15,0 PVC 60-7-1 1,5 md 6,6 РЕ G(Cu) 8,8 PVC 60-7-2 1,5 ed 6.6 РЕ G(Cu) 8,8 PVC 60-10-1 2,28 md 10,0 РЕ G(Cu) 13,2 PVC 60-10-2 2,26 ed 10,0 РЕ G(Cu) 13,2 PVC 75 -2 -В 0,27 md 1,5 РЕ 2,0 G(Cu) 2,8 PVC 75-4-1 0,6 md 3,7 РЕ 4,4 G(Cu) 5,6 М 75-4-4 0,58 ed 3,7 РЕ 4,4 G(Cu) 5,6 М 75 - 5 - А 1,1 ed 4, 8 РЕ * 5,1Wd 6,9 РЕ 75 - 5 - В 1,1 ed 4.8 РЕ * 5,5 G(Cu) 6,8 РЕ 75 -5 -С 1,1 ed 4.8 РЕ * 5,3 F 6,8 РЕ 75-7-2 1,2 md 7,25 РЕ 8,1 G(Cu) 10,3 РЕ 75-7-8 1,1 ed 7,25 РЕ 8,1 G(Cu) 10,3 РЕ 75-17-2 2,7 ed 17,3 РЕ 18,1 G(Cu) 22,5 РЕ 75 - 7 - G 1,2 ed 6,3 РЕ 8,3 WR 11,8 РЕ 75 - 7 - Е 1,4 ed 7,25 РЕ* 7,6 В 10,3 РЕ 120D 10 -1 2х1,4 ed 10,6 РЕ* 11,6 В 14,0 РЕ 150-6-1 0,25 ed 5,5 РЕ* 6,6 В 7,6 РЕ 150В 1 -1 2х0.3 ed 1,0 РЕ* G(Cu) 1,5х0,7 РЕ 240А 4 -1 4,4 РЕ* G(Cu) 6,6 РЕ 240В 5 -2 2х0,9 md 4,8 РЕ* G(Cu) 6,8 РЕ ЗООА 6-1 3х0,9 md 6,4 РЕ* G(Cu) 8,6 РЕ A-681-123U 1,13 ed 4,8 Cellular G(Cu)+F(Al) 6,7 PVC Belden 9913 ed AirPE G(Cu) 10,3 I CF - 56 1.0 ed 3,7 РЕ 5,1 Al 6,5 М G-681-123V* 1,13 ed 4,8 CellularPE G(Cu)+F(AI) 6,7 PVC G-681-123V* 1,13 ed 4,8 CellularPIB G(Cu)+F(AI) 6,7 PVC G-681-290C 1,63 ed 7,2 CellularPE G(Cu)+F(AI) 10,1 РЕ Flex i-4 XL ed AirPE G(Cu) 10.3 НА PLE 300-8 7х0,3 md 8M G(Cu) 1,5х10,5 PLCNE 300-5,6 7х0,3 md 5.6M G(Cu) 5,2х9,5 RG-6U/4 1,0 ed 4,6 PTFE G(Cu+Sn)+F(AI 7,5 PVC RG 6A/U 0,73md РЕ G(Cu) 8,4 РЕ RG 8 ed РЕ G(Cu) 10,3 I RG 8 Type ed FoamPE G(Cu) 10,3 I RG 8A ed РЕ G(Cu) 10,3 IIA RG 8X ed FoamPE G(Cu) 6,5 I RG 8M ed РЕ G(Cu) 6,5 I RG 11 A/U 7х0,4 md РЕ G(Cu) 10,3 РЕ
Внутренний проводник Внутренняя изоляция
Внешний проводник Внешняя оболочка RG 12 A/U 7х0,4 md РЕ G(Cu) 12,5 РЕ RG 22 B/U 7х0,4 md РЕ G(Cu) 10,7 РЕ RG 34 B/U 7х0,64 РЕ G(Cu) 16,0 РЕ RG 58 md РЕ G(Cu) 4,95 I RG 58A md FoamPE G(Cu) 4,95 I RG 58 C/U 19х0,18 РЕ G(Cu) 4,95 РЕ RG 59 ed РЕ G(Cu) 6,5 I RG 59 B/U ed РЕ G(Cu) 6,15 РЕ RG 59 Type ed FoamPE G(Cu) 6,15 I RG 62 A/U 0,65 ed HohIPE Q(Cu) 6,15 РЕ RG 63 B/U 0,65ed HohIPE G(Cu) 10,3 РЕ RG 71 B/U 0,65 ed HohIPE G(Cu) 6,2 РЕ RG 142 B/U 0,95 ed PTFE G(Cu) 4,95 РЕ RG 164 U 2,7 ed РЕ G(Cu) 22,1 РЕ RG 174 A/U 7х0,16 РЕ G(Cu) 2,5 РЕ RG 178 B/U 7х0,1 md PTFE G(Cu) 1.85РЕ RG 179 B/U 7х0,1 md PTFE G(Cu) 2,55 РЕ RG 180 B/U 7х0,1 md PTFE G(Cu) 3.7РЕ RG 187 A/U 7х0,1 md PTFE G(Cu) 2,7 РЕ RG 188 A/U 7х0,17 PTFE G(Cu) 2,7 РЕ RG 195 A/U 7х0,1 md PTFE G(Cu) 3,8 РЕ RG 196 A/U 7х0,1 md PTFE G(Cu) 1.9РЕ RG 213 U 7х0,76 РЕ G(Cu) 10,3 РЕ RG 214 U 7х0,76 РЕ G(Cu) 10,8 РЕ RG 215 U 7х0,76 РЕ G(Cu) 12,5 РЕ RG 216 U 7х0,4 md РЕ G(Cu) 10,8 РЕ RG 217 U 2,7ed РЕ G(Cu) 13,8 РЕ RG 218 U 5,0 ed РЕ G(Cu) 22,1 РЕ RG 219 U 5,0ed РЕ G(Cu) 24,3 РЕ RG 220 U 6,6 ed РЕ G(Cu) 28,4 РЕ RG 223 U 0,9ed РЕ G(Cu) 5,3 РЕ RG 316 U 7х0,17 PTFE G(Cu) 2,5 РЕ SAS-59 0,8 ed 3,5 CellularPE G(Cu+Sn)+F(AL) 5,7 PVC SONIC 9590 0.9 ed 4,8 FoamPE G(Cu)+ F(AI) 6,7 PVC SO NIK 9590 0,9 ed 4,7 FoamPE G(Cu)+ F(AI) 6,8 PVC VLEOY 75-3,7 7х0,21 md 3,7 РЕ G(Cu) 6 VCEOY 75-5,6 0,89 ed 5,6 РЕ G(Cu) 8 VCEDY 75-7,25 1,15ed 7,25 РЕ Wd 11 VCCOY 75-5,6 1,23ed 5,6 FoamPE G(Cu) 8 VCCOD 75-5,6 1,23ed 5,6 FoamPE G(Cu) 9,4 VCCZE 75-6,4 1,45ed 6,4 FoamPE В 9,5 VCEZE 75-6,2 1,1 ed 6,2 РЕ В 9,8 U-02-836 0,75 ed 3.2 FoamPE G<Cu)+F(AI) 5,0 PVC U-02-836* 0,9 ed 3,8 FoamPE G(Cu)+F(AI) 5,8 PVC U-02-836* 0,9ed 3,8 FoamPIB G(Cu)+F(AI) 5,8 PVC WOXpek 75 1,0/4,8 1,0 ed 4,8 PTFE
G(Cu+Sn)+ F(AI 6,7 PVC XWDek 75 1,0/4,5 1,0 ed 4.5 CellularPE G(Cu+Sn)+ F(AI 6,7 PVC YWD 75-0,59/3,7 0,7 ed 3,7 РЕ G(Cu) 5,9 PVC
Условные обозначения:

— внутреннего проводника

md - многожильный медный проводник;

ed - одножипьный медный проводник;

— внутренней изоляции и внешней оболочки AirPE - воздушный полиэтилен;

М - смесь из пластмасс;

FoamPE - пенистый полиэтилен;

HohIPE - пористый полиэтилен;

Cellular- ячеистый;

CellularPE- ячеистый полиэтилен;

РЕ - чистый полиэтилен;

PTFE - политетрафторэтилен;

PVC - поливинилхлорид;

РIВ - полиизобутилен;

— внешнего проводника G (Си) - оплетка медная;

Wd - волнистая проволока;

WR - гофрированная трубка, продольносваренная;

F (AI) - алюминиевая фольга с замыкающими проводниками;

F (Си) - медная фольга с замыкающими проводниками;

В - медная лента с продольной фальцовкой.




Содержание    Вперед
