Основные формулы для расчета антенн



3. Формулы для антенны YAGI

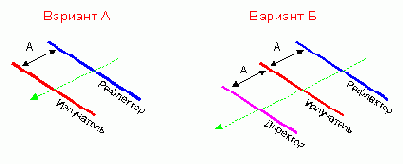

2-х элементная YAGI (вариант А)
Длина излучателя = 14518/F(МГц) (см)
Длина директора = 13725/F(МГц) (см)
Расстояние между элементами A = 3660/F(МГц) (см)
3-х элементная YAGI с расстоянием между элементами 0.25 лямбда (вариант Б)
Длина излучателя = 14426.5/F(МГц) (см)
Длина рефлектора = 15280.5/F(МГц) (см)
Длина директора = 13572.5/F(МГц) (см)
Расстояние между элементами A = 7137/F(МГц) (см)
Введите частоту : (МГц)
